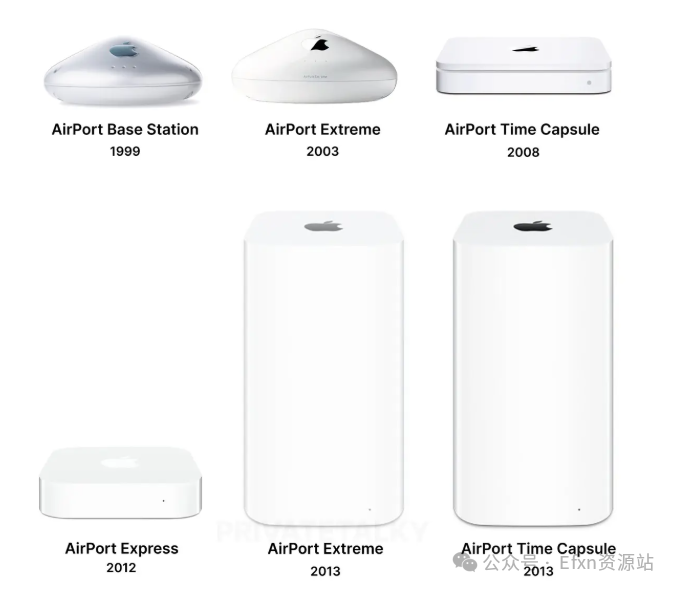

苹果历代路由器系列：
这台路由器的配置如下：共配备 4 个千兆网口，内置 4 个 Wi-Fi PCB 平板天线，无线规格为 Wi-Fi 5 AC1200，2.4GHz 频段协商速率最高 300Mbps 5GHz 频段协商速率最高 866Mbps，支持 USB 共享打印机 / 硬盘等功能(USB2.0)需要提醒的是：这台路由器并没有 Web 管理页面，需要使用苹果的专用管理软件进行设置。
芯片方案：
| 功能 | 芯片型号 | 参数规格 |
|---|---|---|
| 主控 | Marvell 美满电子88F5-BF02 | 单核 500 MHz频率 核心架构：ARM926EJ-S（Feroceon） |
| 内存 | Samsung 三星 K4H561638J | ddr 256Mbit/32MB 166Mhz（DDR1） |
| 交换芯片 | Broadcom 博通 BCM5395 | 千兆交换芯片，用于引出路由器的4个1Gbps网口 |
| 无线芯片 | Atheros(被高通收购) AR9223/AR9220 | AR9220负责5.8GHz/AR9223负责2.4Ghz |
| 闪存芯片 | 飞索S29GL128P11TFI010 | 128Mbit/16MB闪存 |

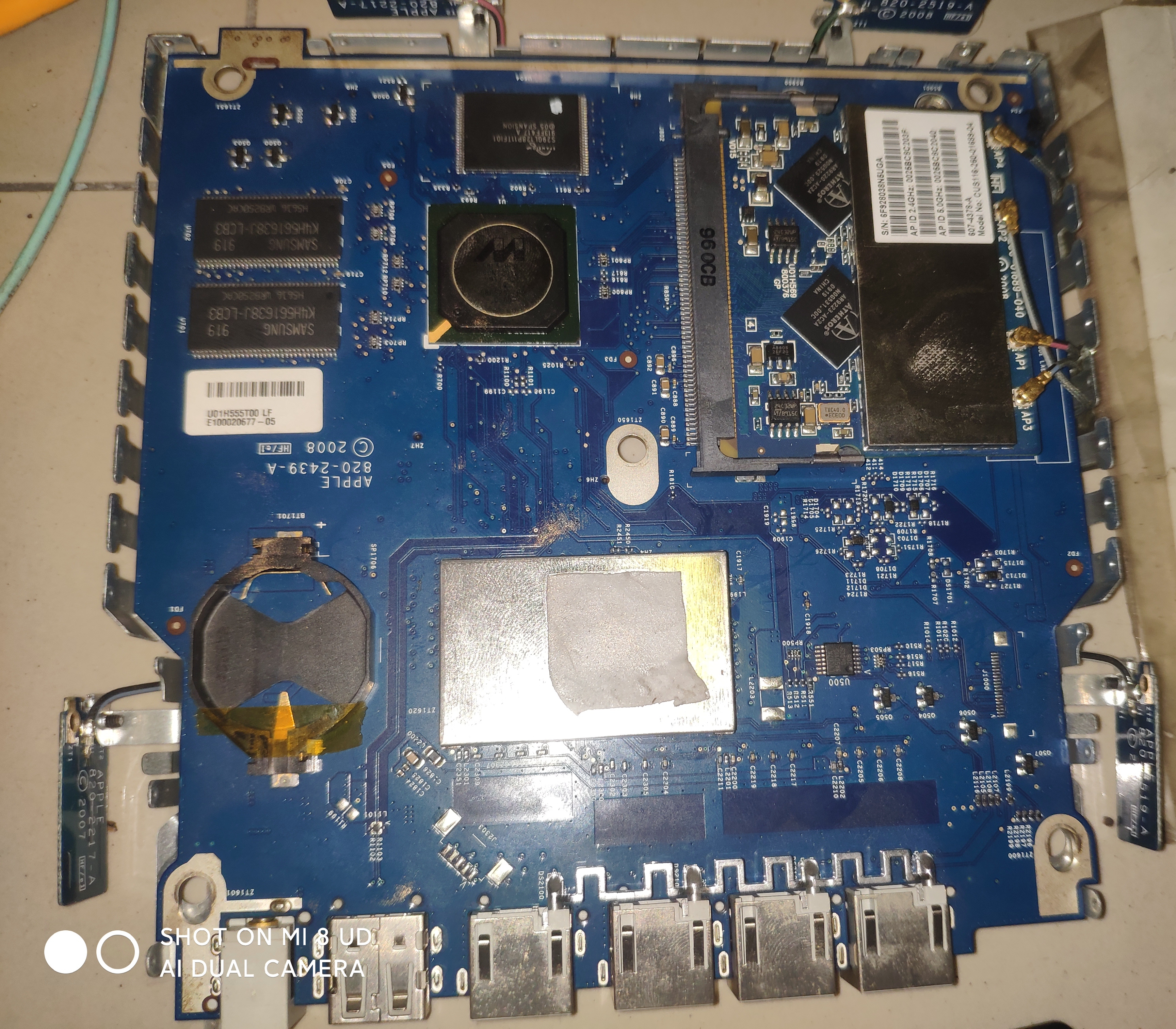

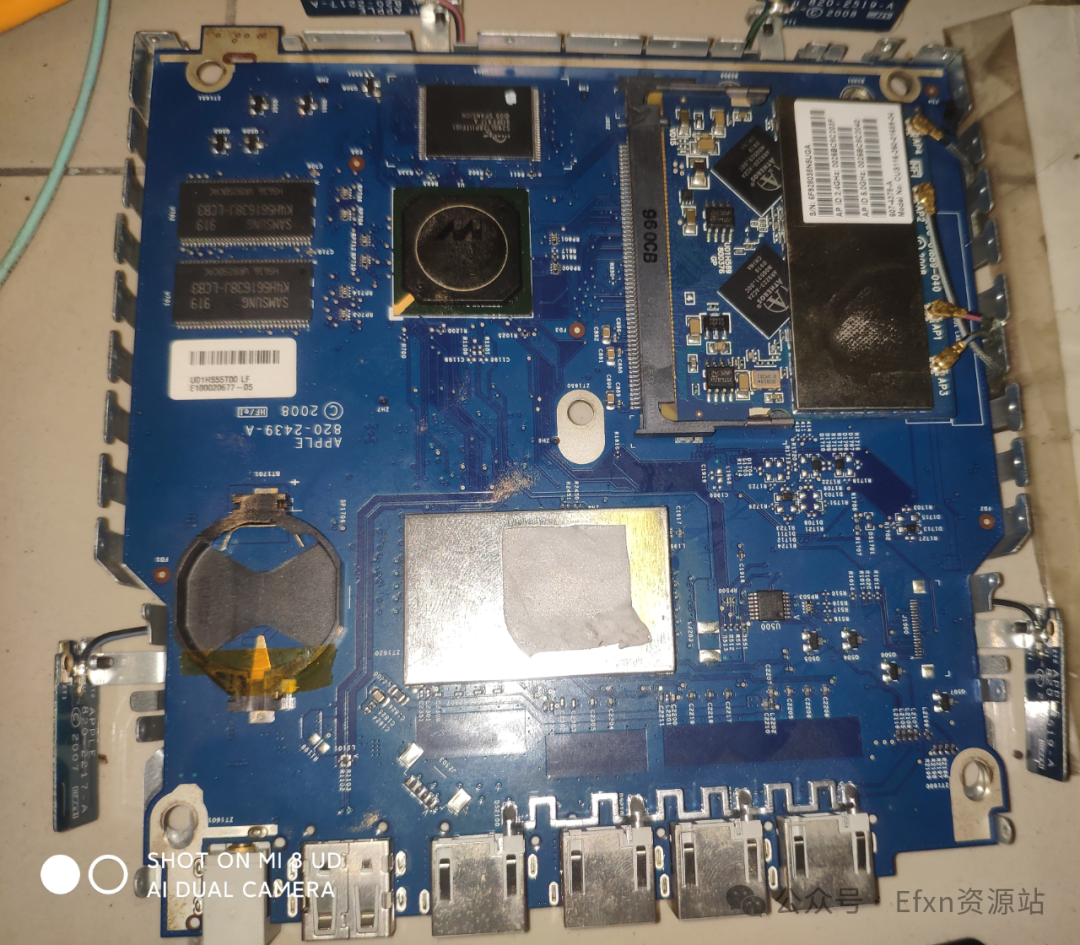

PCB正面：

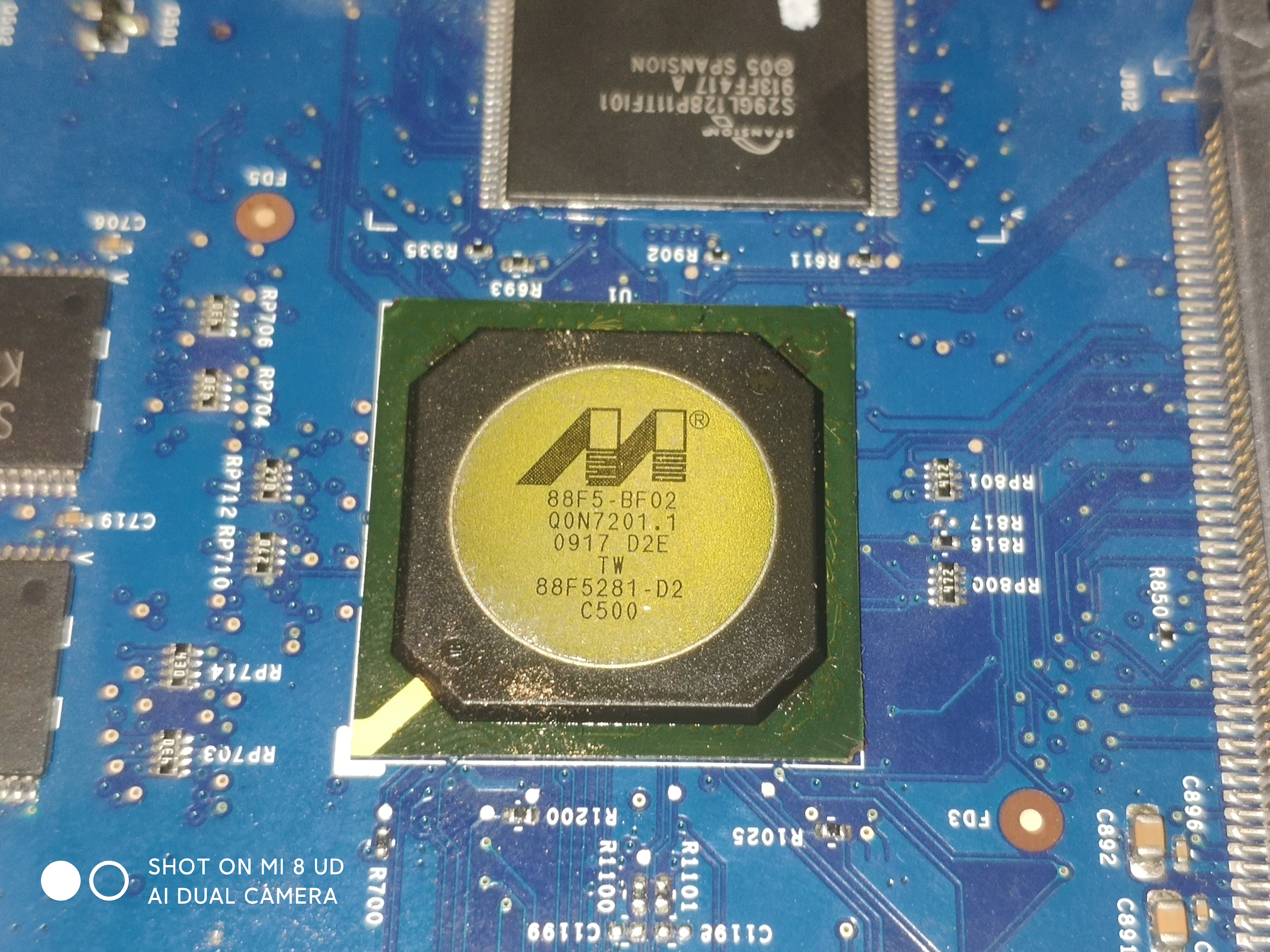

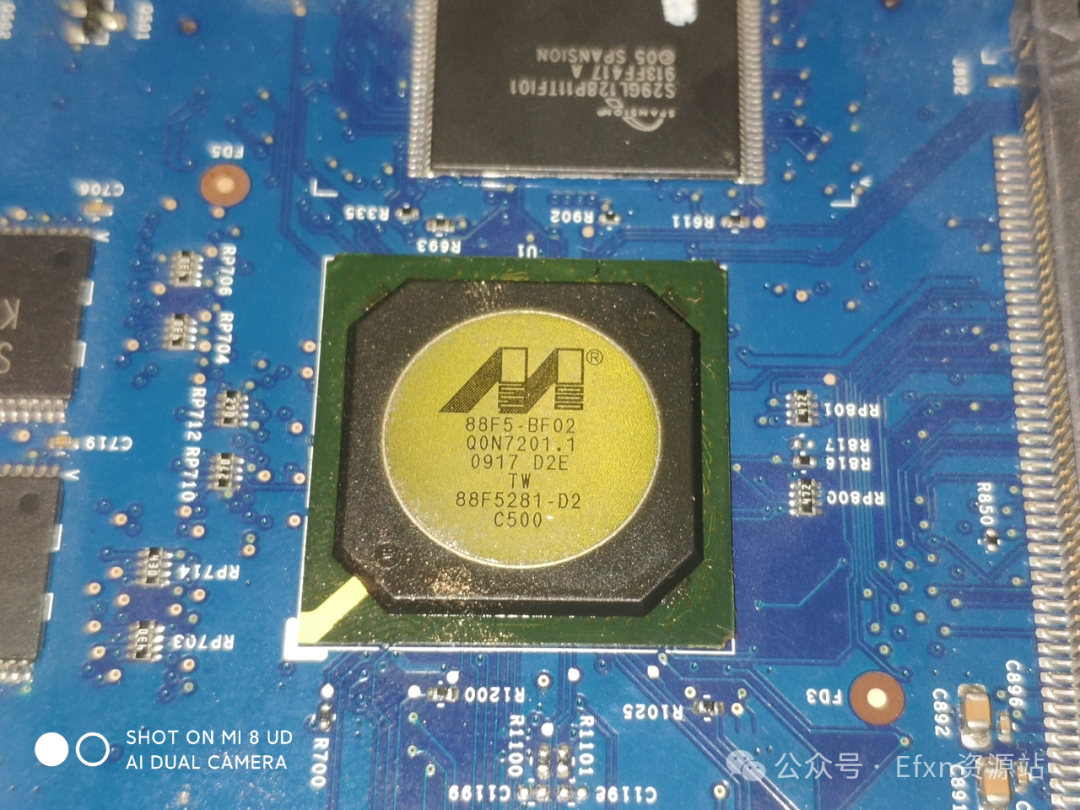

有一颗预留的纽扣电池槽位，里面的电池不翼而飞了，按理来说这类机器是不需要纽扣电池的，看着不像给晶振供电的。主控：Marvell 美满电子88F5-BF02
接下来是这颗主控的参数：
Marvell 88F5281 Feroceon SoC 是一款高性能集成控制器，基于 Marvell Feroceon CPU 核心设计，兼容 ARMv5TE 架构，专为通信和连接密集型系统优化。该 SoC 集成了强大的处理能力和丰富的接口资源，适用于网络设备、存储控制器等嵌入式应用场景。其设计注重高效能数据处理，支持多种启动选项，包括设备接口、PCI Express 或 PCI 启动，提供灵活的系统集成方案。 核心采用 Feroceon 88FR531-vd 双发射 CPU，运行频率最高 500 MHz，支持向量浮点运算（VFP）和 DSP 指令，显著提升信号处理性能。内存控制器支持 16 位或 32 位 DDR1/DDR2 SDRAM，提供高达 200 MHz 的带宽访问，并支持 Bank 交错和自动校准功能。接口资源包括单端口 PCI Express（x1，集成 PHY）、64 位 PCI/PCI-X（133 MHz）、单端口 Gigabit Ethernet MAC（10/100/1000 Mbps）、USB 2.0 主机/设备端口（集成 PHY）、双 UART、TWSI 串行接口以及设备总线控制器。此外，集成 DMA 引擎（4 通道）、NAND Flash 支持千兆交换芯片：博通 BCM5395

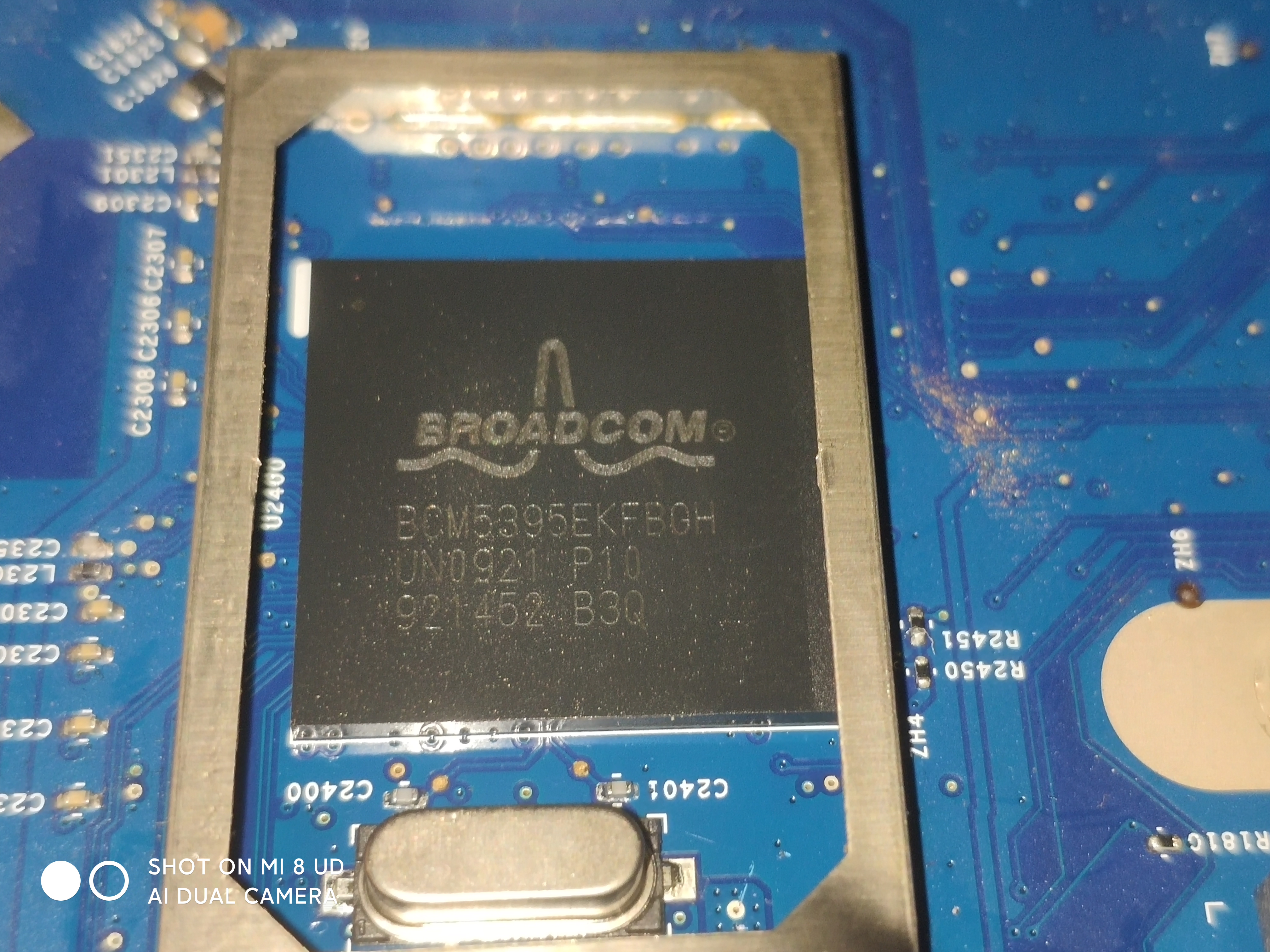

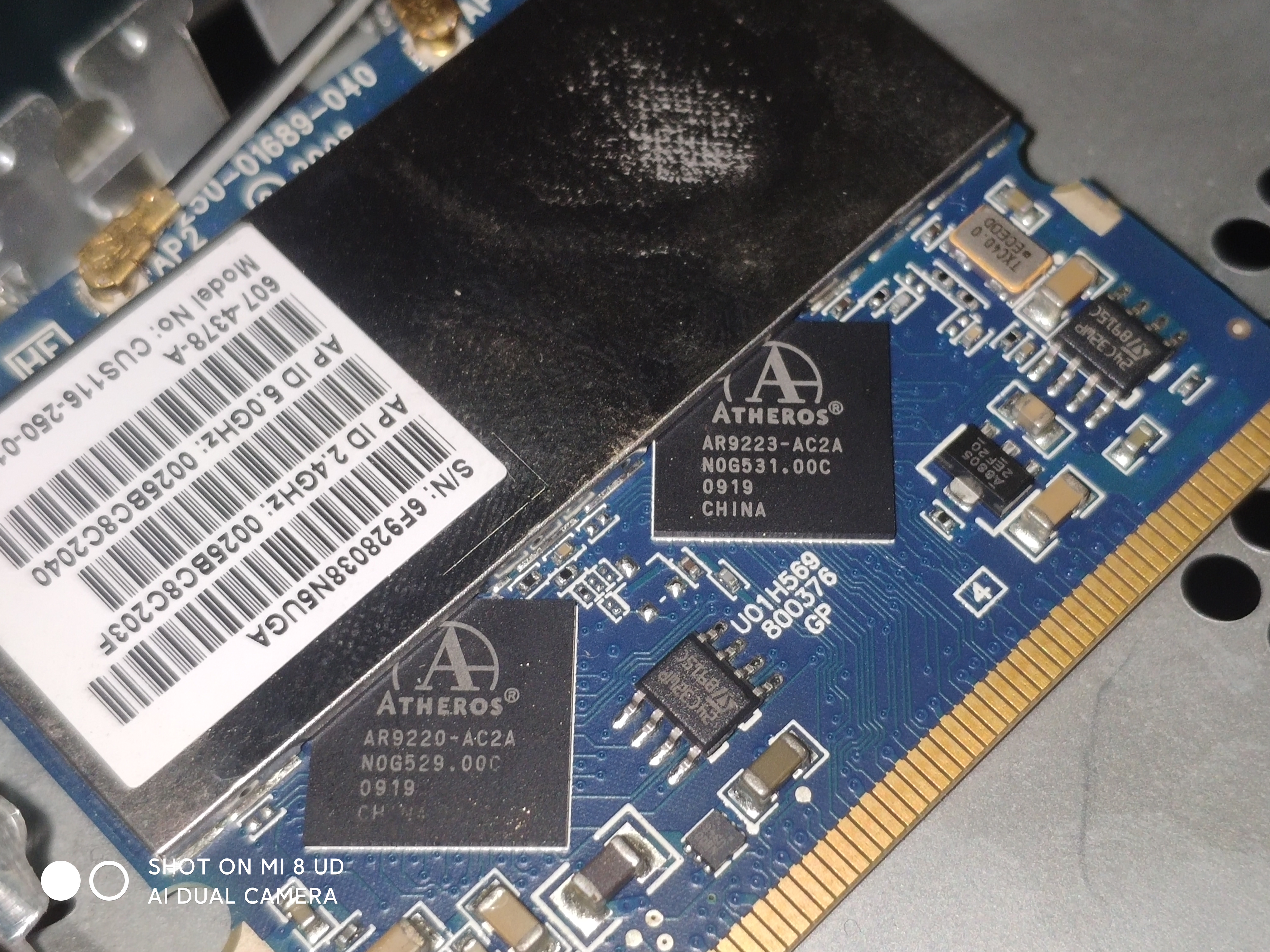

揭开屏蔽罩之后，可以看到内部的 BCM5395。这是一颗千兆交换芯片，主要负责引出路由器的 4 个 1Gbps 网口。在当年，千兆交换芯片还没有像现在这样高度集成，因此苹果采用独立交换芯片方案也很正常。无线芯片：Atheros(被高通收购) AR9223/AR9220
苹果在这里把两颗无线芯片集成在同一个无线模块上了，通过 Mini PCI和主板连接。闪存芯片：

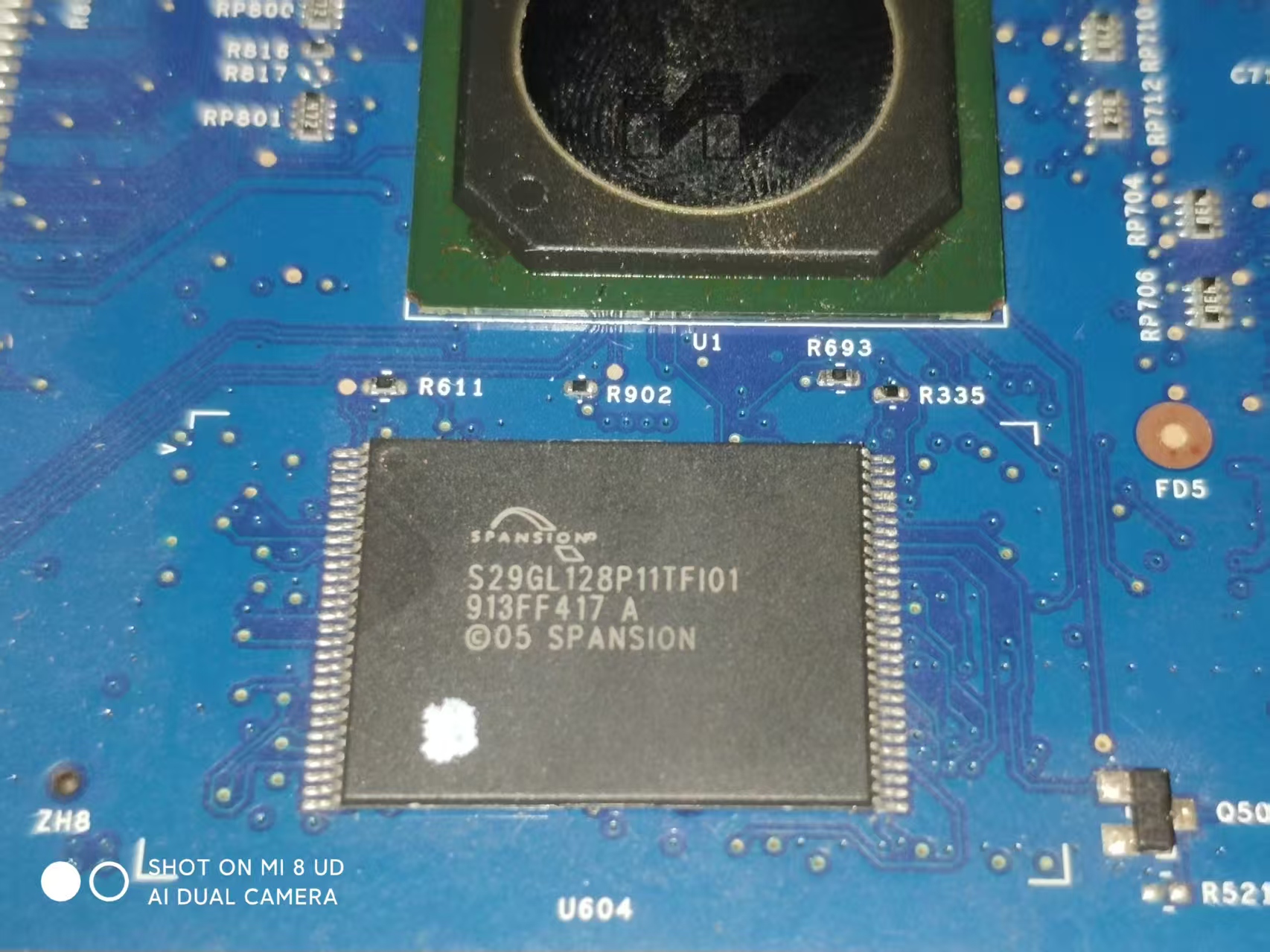

飞索S29GL128P11TFI010 128Mbit/16MB闪存内存：

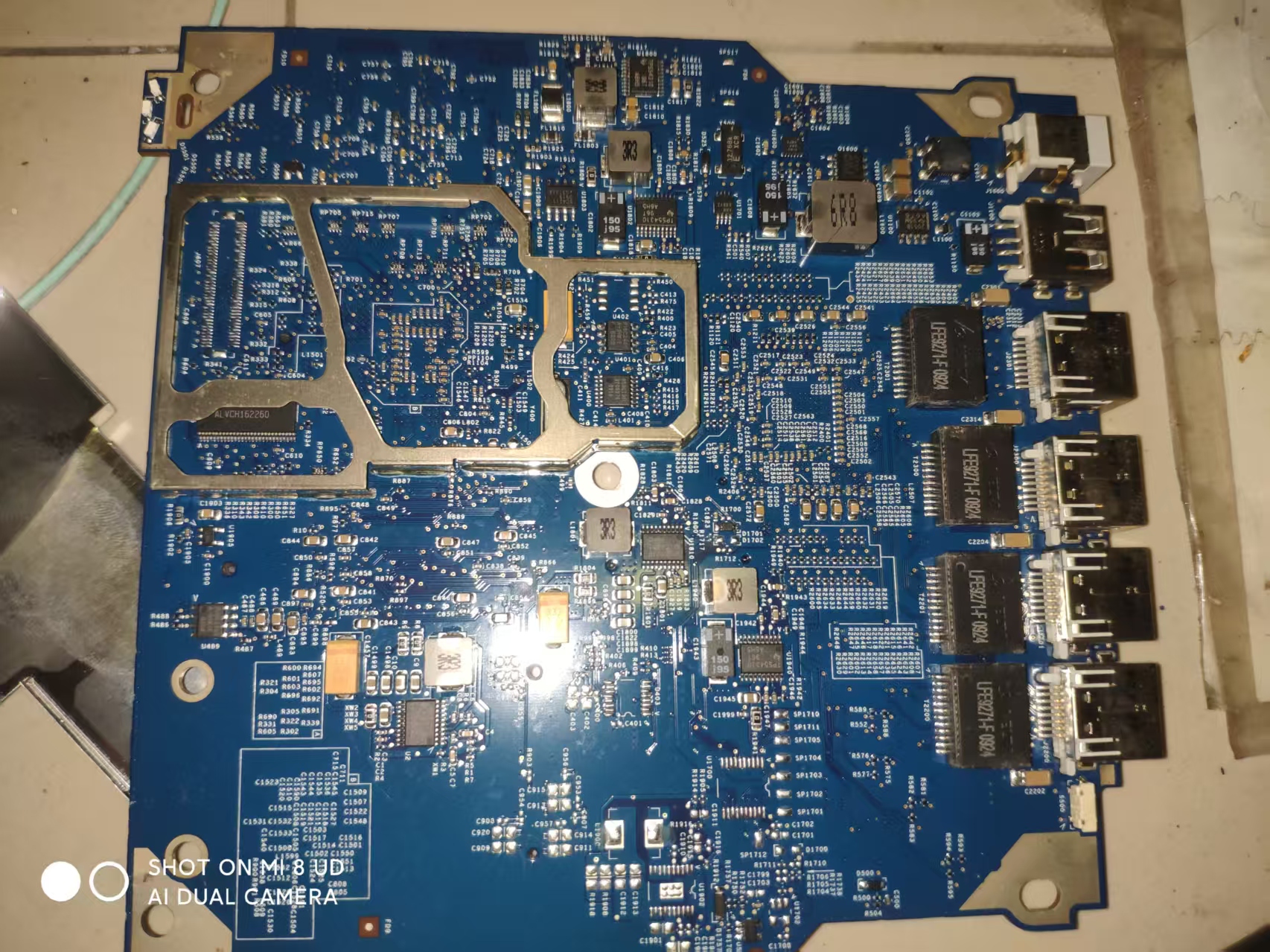

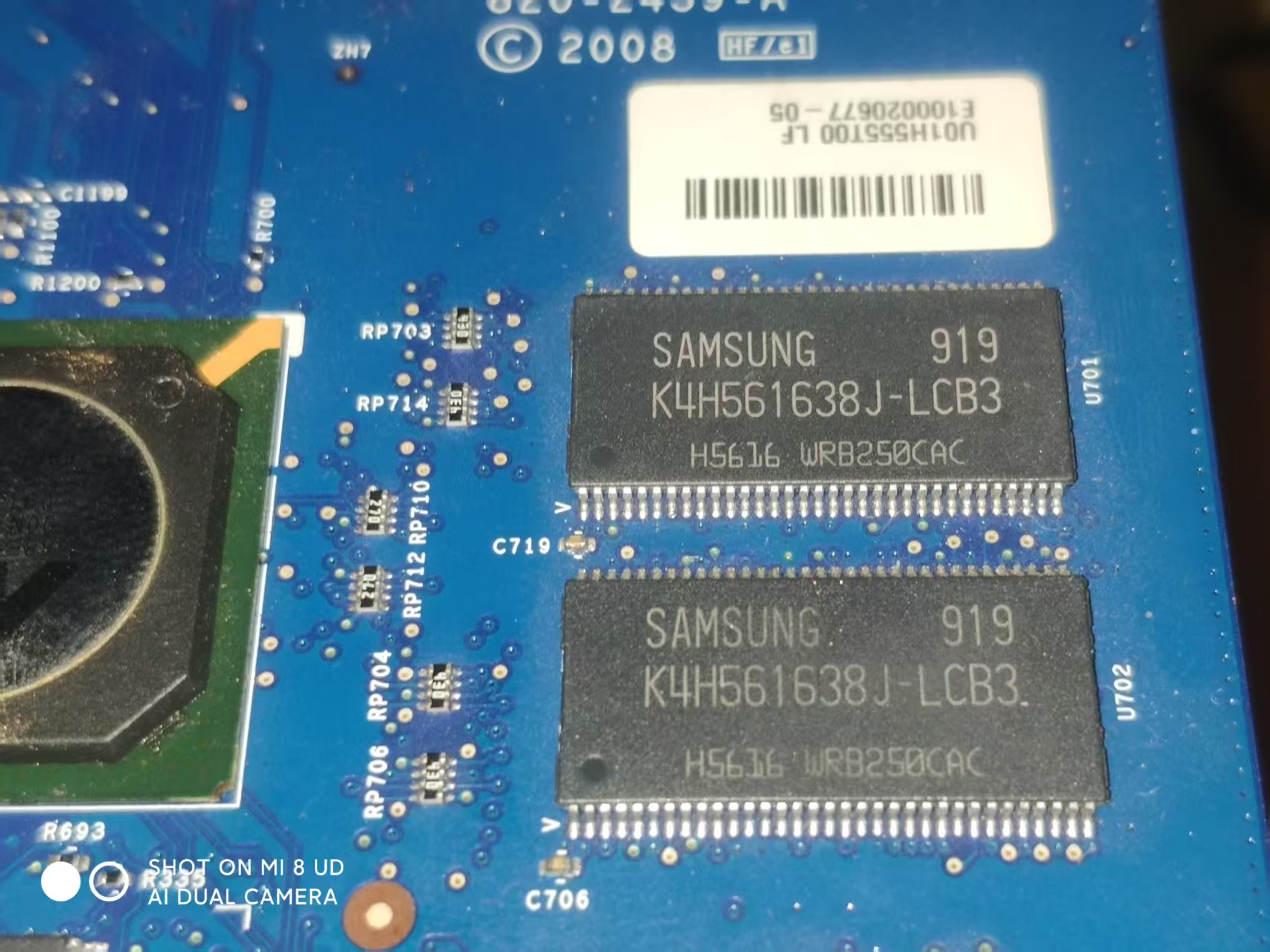

这里使用了两颗 Samsung 三星 K4H561638J，组成双通道 DDR 内存，总容量为 64MB，频率为 166MHz。放到现在来看，这个容量已经非常小了，但在 2008 年前后，64MB 内存已经属于比较高的配置。PCB背面：
苹果在这里把网络变压器、电容等大量电子元件放置在PCB的背面，这种设计能够有效提升 PCB 空间利用率。从这些细节中也能看出来，苹果在工业设计与 PCB 布局方面，确实一直都有很高的完成度。附件
