锐捷 RG-MA3063 ax3000 路由器移动定制版拆解 | Efxn资源站

efxn707 · 星期日，10:36

参数功能：

功能	芯片型号	参数规格
主控	Qualcomm高通 IPQ5018	双核1.0GHz Cortex-A53 14nm制程工艺，运行频率1GHz
5G无线芯片	Qualcomm高通 QCN6102	5.8G无线速率最高2.4 Gbps，支持 20/40/80/160 MHz 信道带宽。
内存	winbond华邦	动态随机存取存储器 DDR3L 2Gbit/256MB 1866
交换芯片	Qualcomm高通 QCA8337-AL3C	千兆交换芯片，用于引出路由器的4个千兆口 10Mbps/100Mbps/1Gbps
存储器	winbond华邦W25N01GWZEIG	128MB Flash闪存

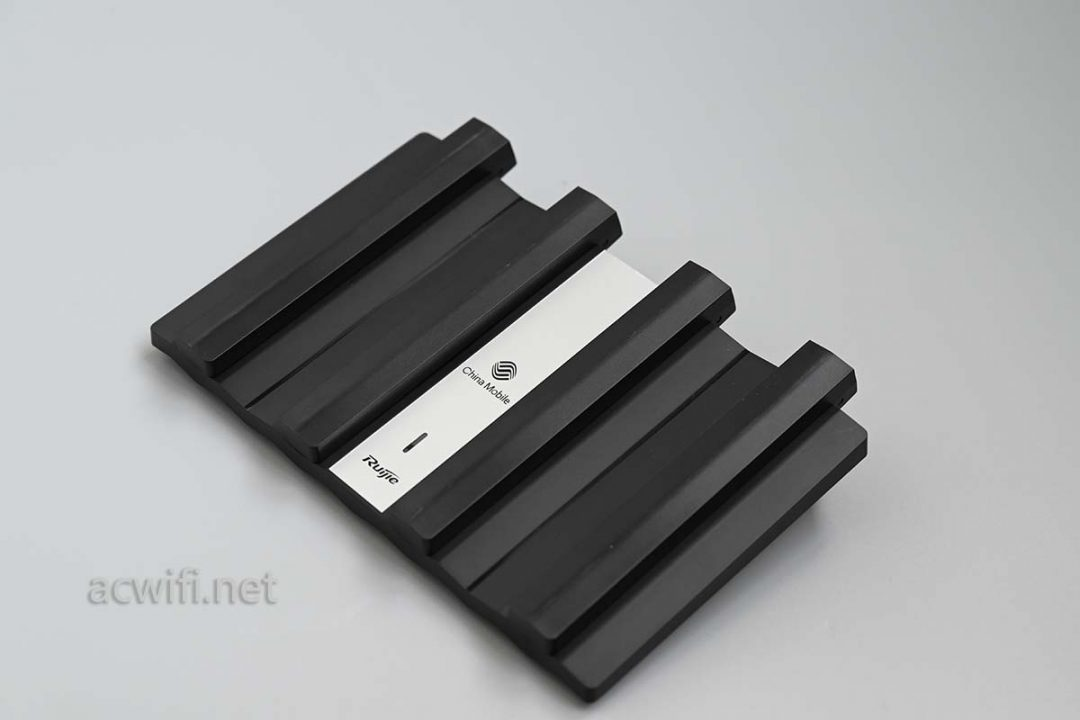

产品照片：

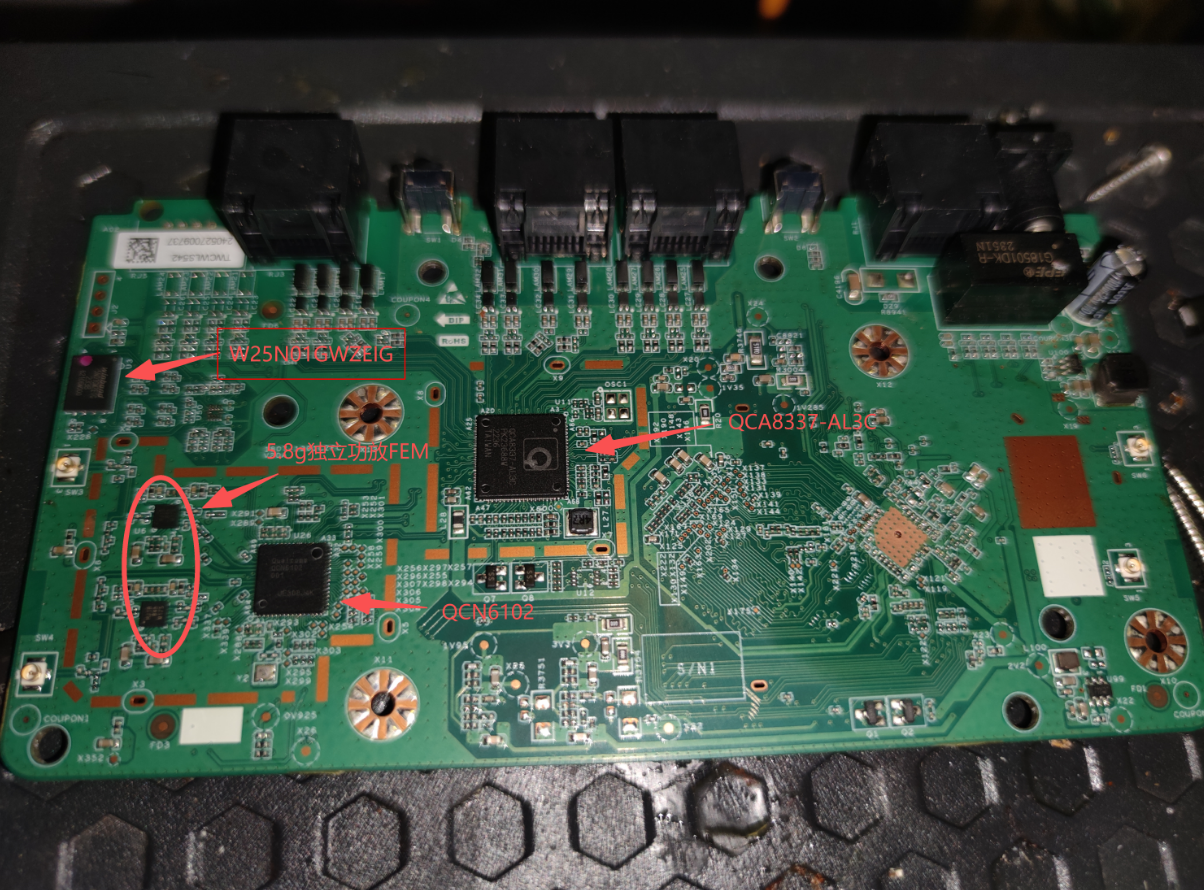

主板正面：

这台路由器的设计结构比较独特，通常来说所有的功能芯片是在同一面PCB上的，但是这台路由器的主控和内存居然在背面（可能是我见识的比较少）。
而且只是这个版本的机子才有，看过其他的拆机照片主控射频那些都是在同一面上的。
看其他的文章说这台路由器的原生系统是openwrt，可以不刷机直接切换回openwrt。

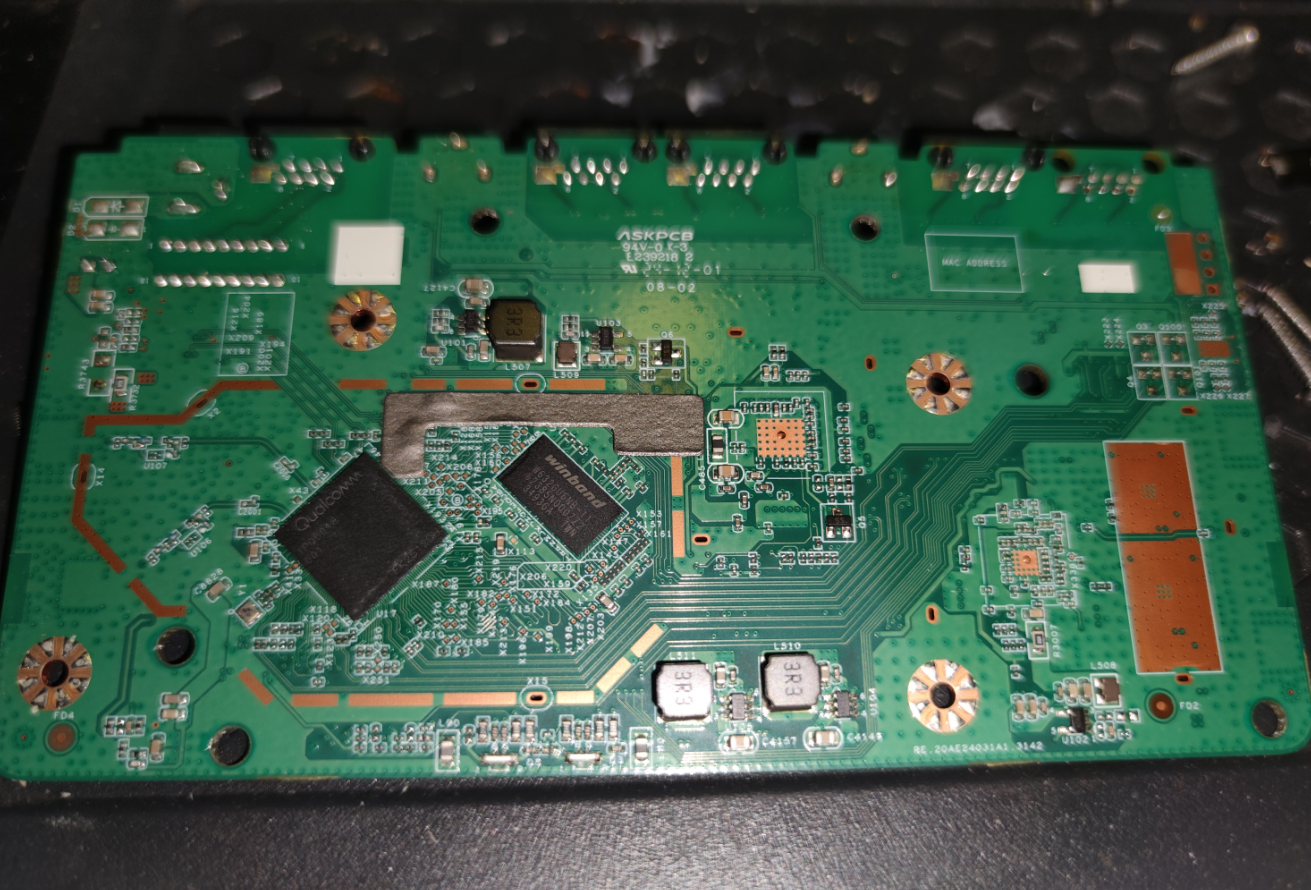

主板背面：

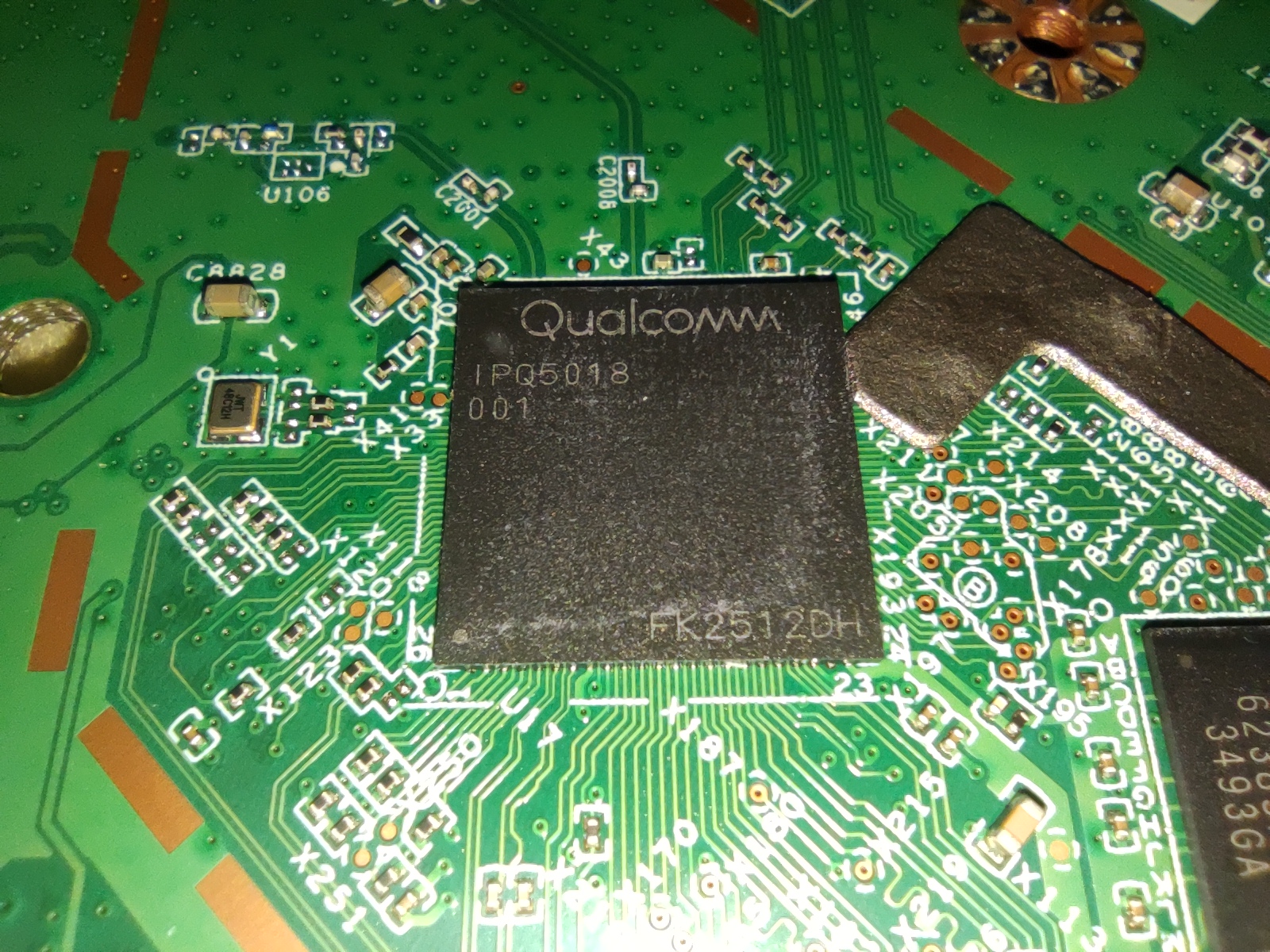

主控近照：

一颗Qualcomm高通的IPQ5018 双核Cortex-A53架构 1GHz主频14nm 集成NPU。

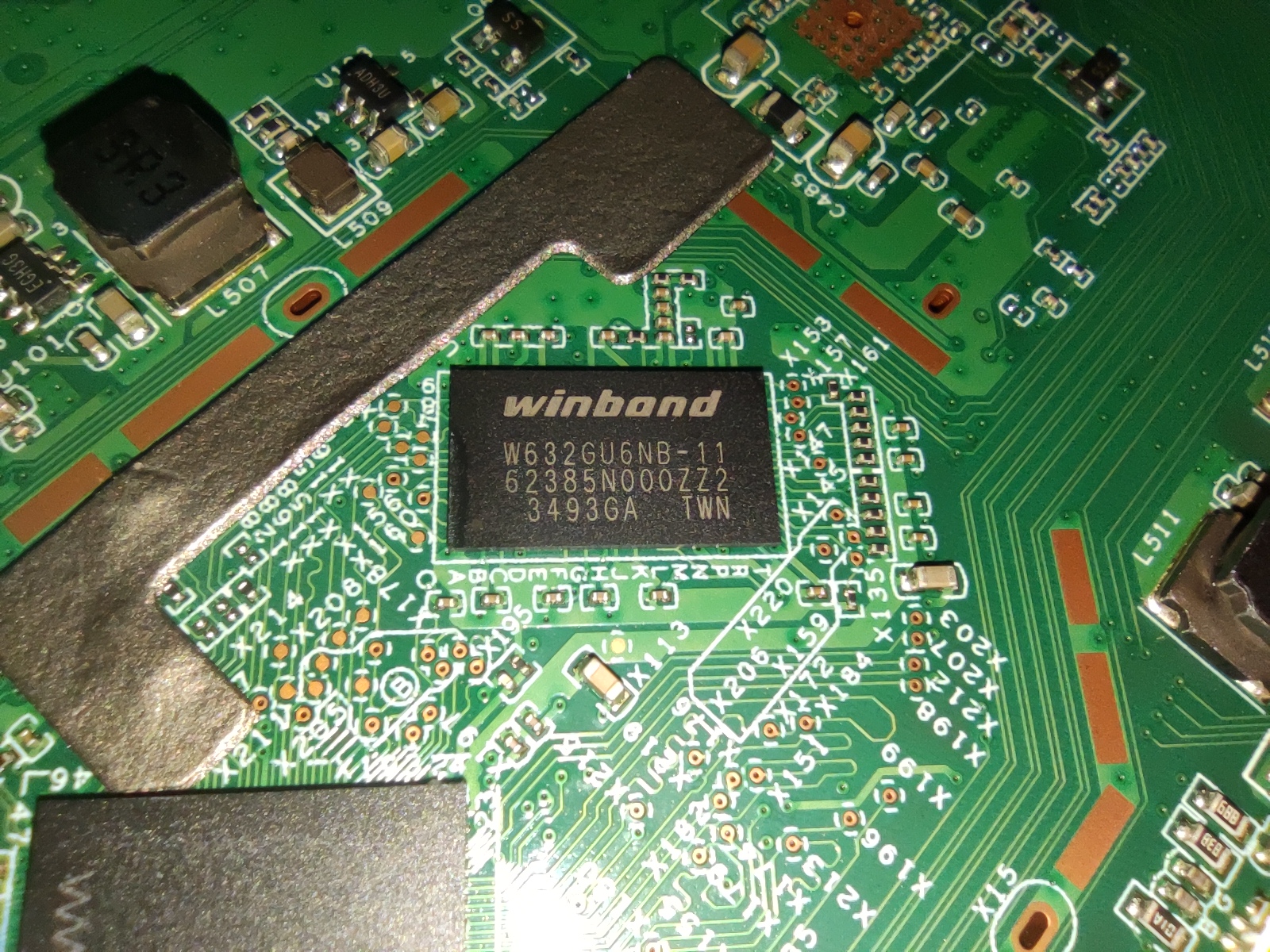

内存芯片：

一颗华邦的256M内存

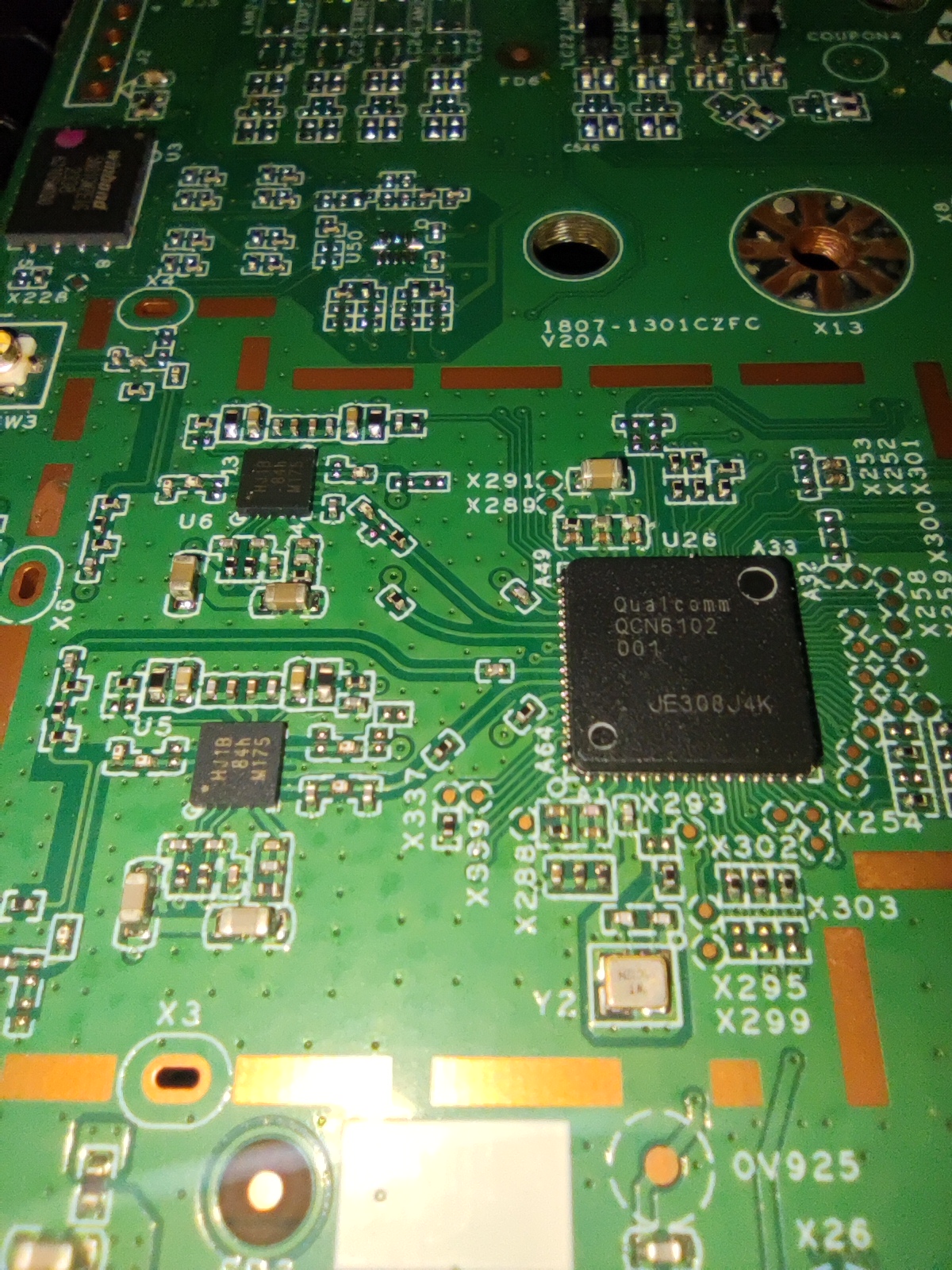

无线芯片近照：

一颗高通的QCN6102 5.8G最高速率2408Mbps 带2个FEM独立功放支持2x2MIMO

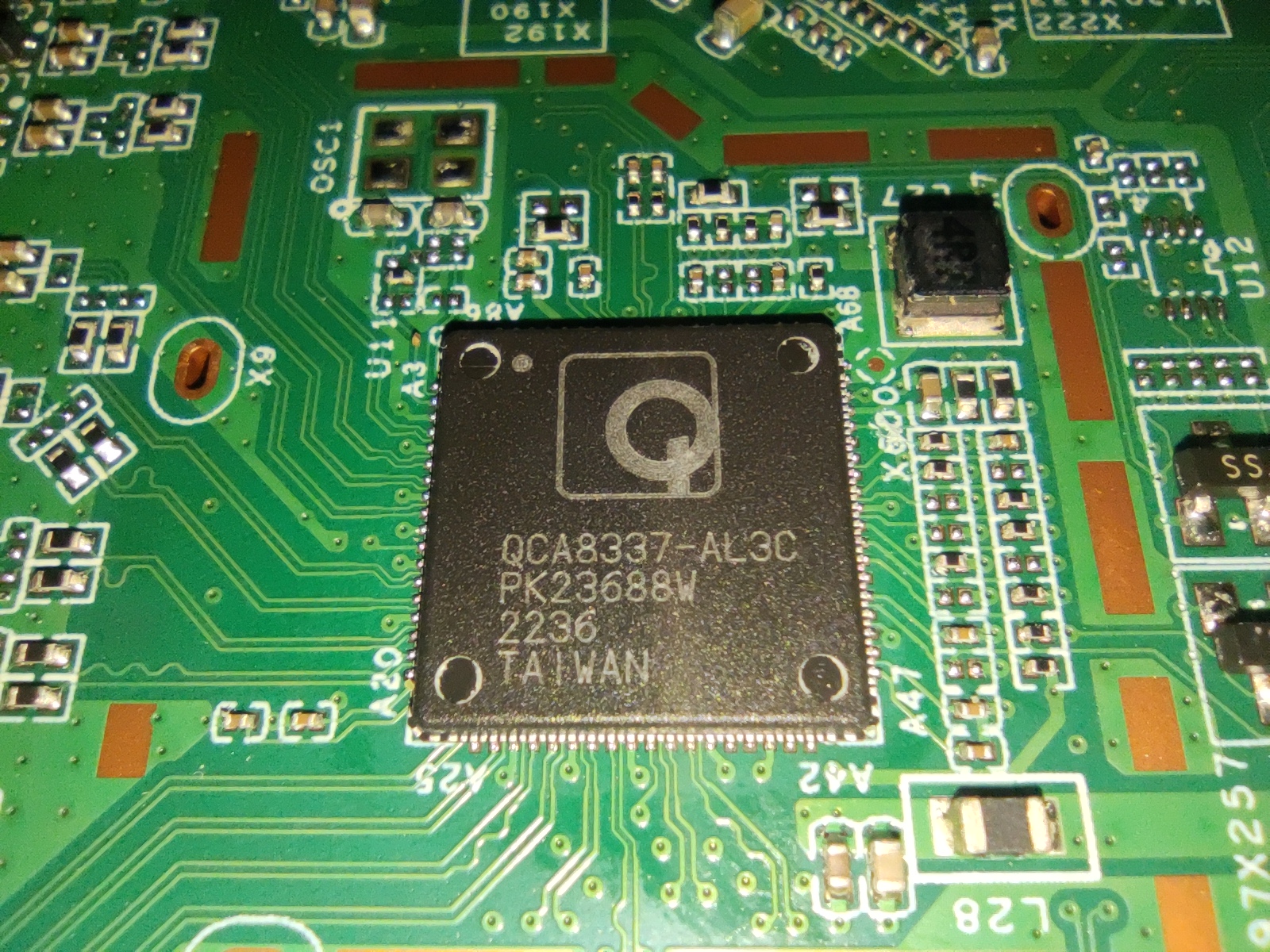

交换芯片：

存储芯片/flash：

参考链接：

华邦闪存华邦内存高通主控无线芯片 acwifi （同型号不同版本）
