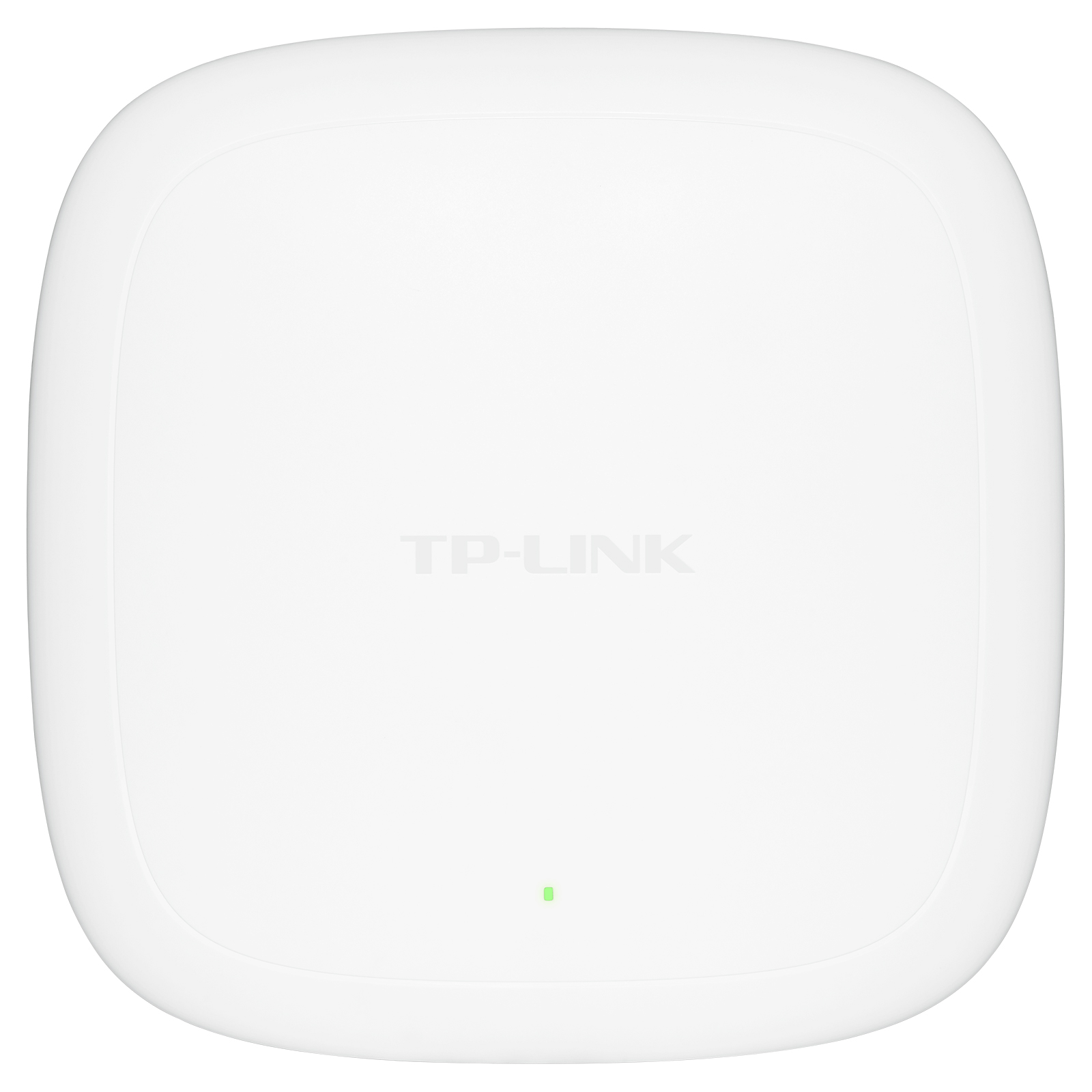

官网照片：​

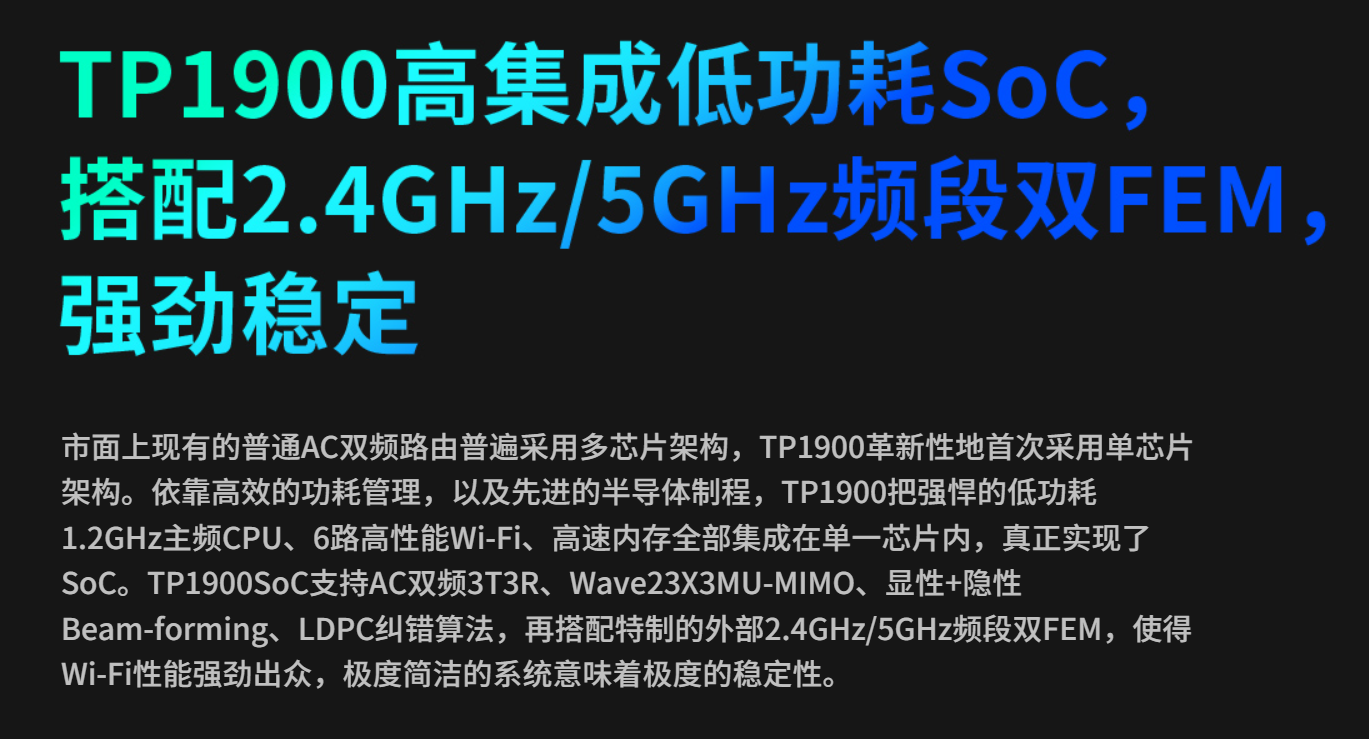

这款AP采用的是由 TP-Link 向联发科定制的 SoC，型号为“TP1900”。根据普联官网的介绍：

意思就是 这颗芯片将内存与无线芯片集成在同一颗芯片上，实现了高度集成化的设计。这种设计思路与我们此前拆解过的中国移动 R3S-3 中使用的创发 EN7561DU 芯片较为相似。
不过，结合 TP-Link 一贯的硬件配置风格来看，这颗“TP1900”所集成的内存容量很可能并不算大，预计在 128MB 左右。但对于中型网络场景来说依旧够用，也体现了TPLIN在该芯片成本与性能和能耗之间的平衡取向。

作为一款无线接入点（AP），很多人在选购时首要关注的往往是其无线速率。如今，这台推出已有五年多的AP仍在市场上流通。相较于常见的Wi-Fi 5 AC1200产品已逐渐无法满足当前的使用需求，这台AP则具备AC1900规格（2.4GHz 支持最高600Mbps，5GHz 支持最高1300Mbps），在当前环境下依然具备较强的实用性。

根据官网介绍，该设备的理论最大带机量为64台（2.4GHz）+ 64台（5GHz），虽然在实际应用中要承载如此数量的终端设备可能略显吃力，但对于中型企业的网络部署而言，仍可基本满足需求。
此外，从设备内部的用料来看，依旧延续了TP-Link一贯的设计风格与品质标准。

官网参数（点击跳转）​

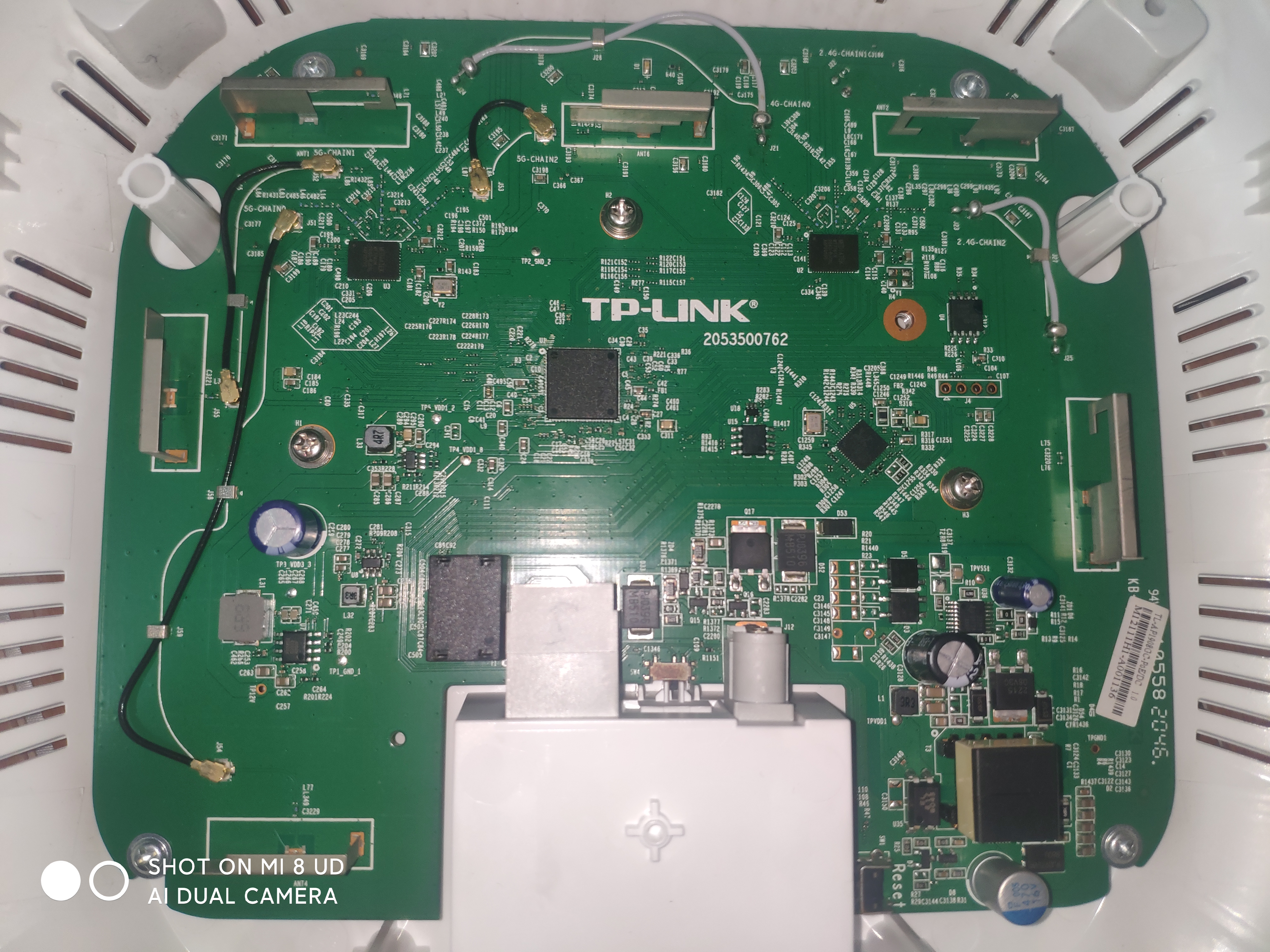

主板正面照：​

可以看到这颗TP1900高集成芯片连散热片都没，但是如此硕大的PCB主板应该是够散热的

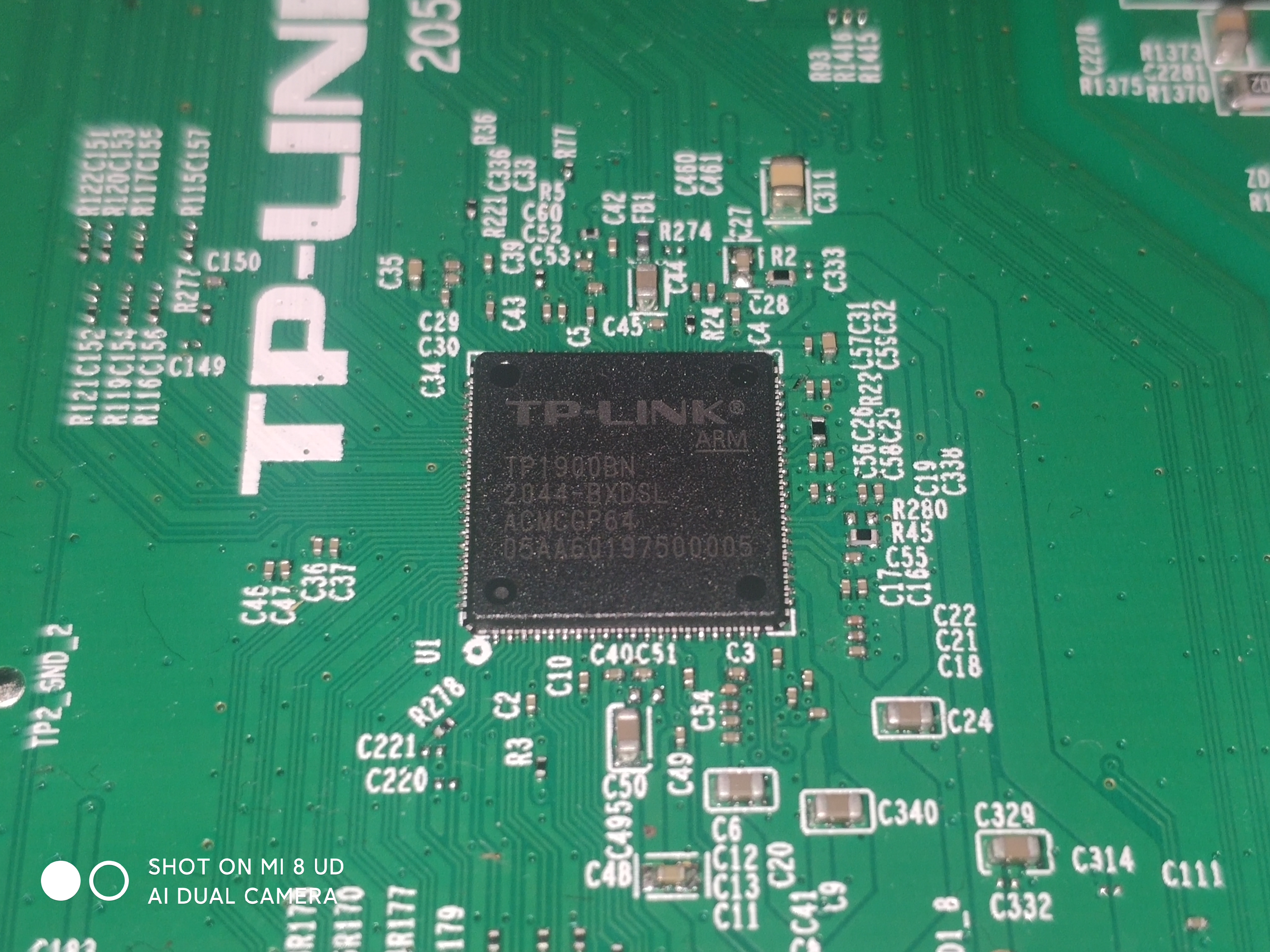

主控正面照：​

可以看到这是一颗联发科定制的ARM架构SOC TPLINK没有放出太多的参数，只知道里面集成的主控是1.2GHz的主频，和可能是128MB的内存。

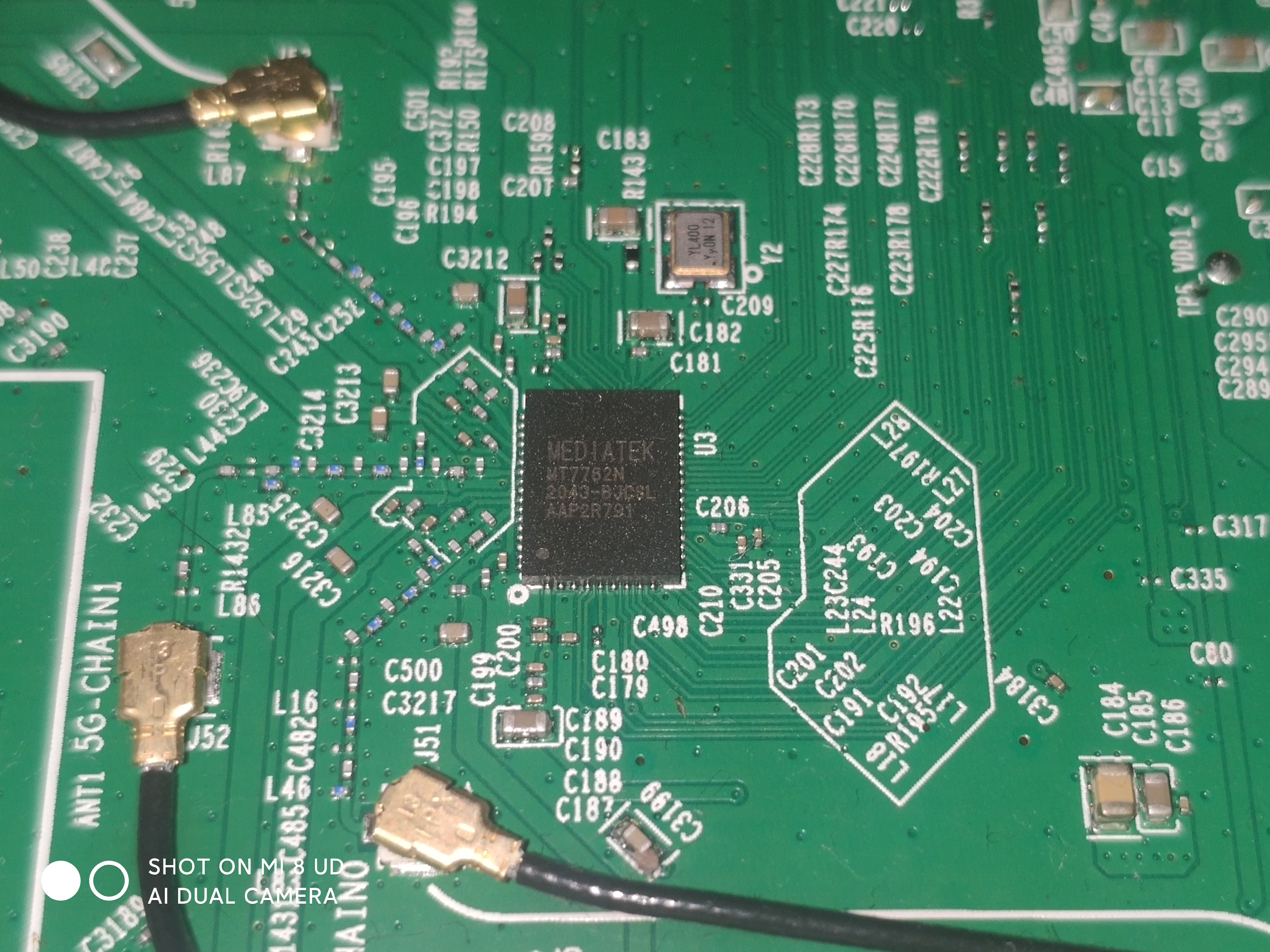

联发科 MT7762N 5.8G FEM芯片，网上参数很少​

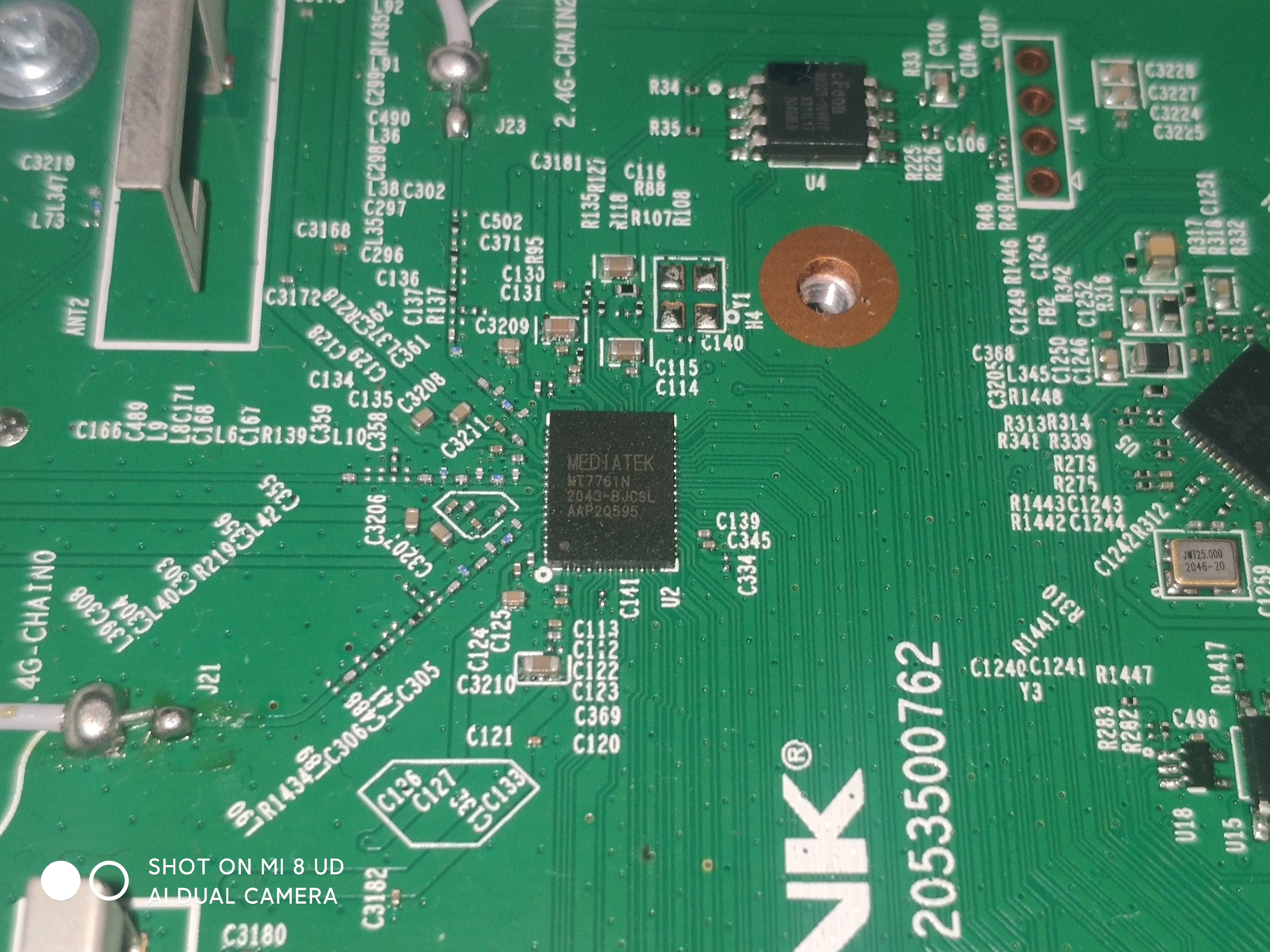

联发科 MT7761N 2.4G FEM芯片​

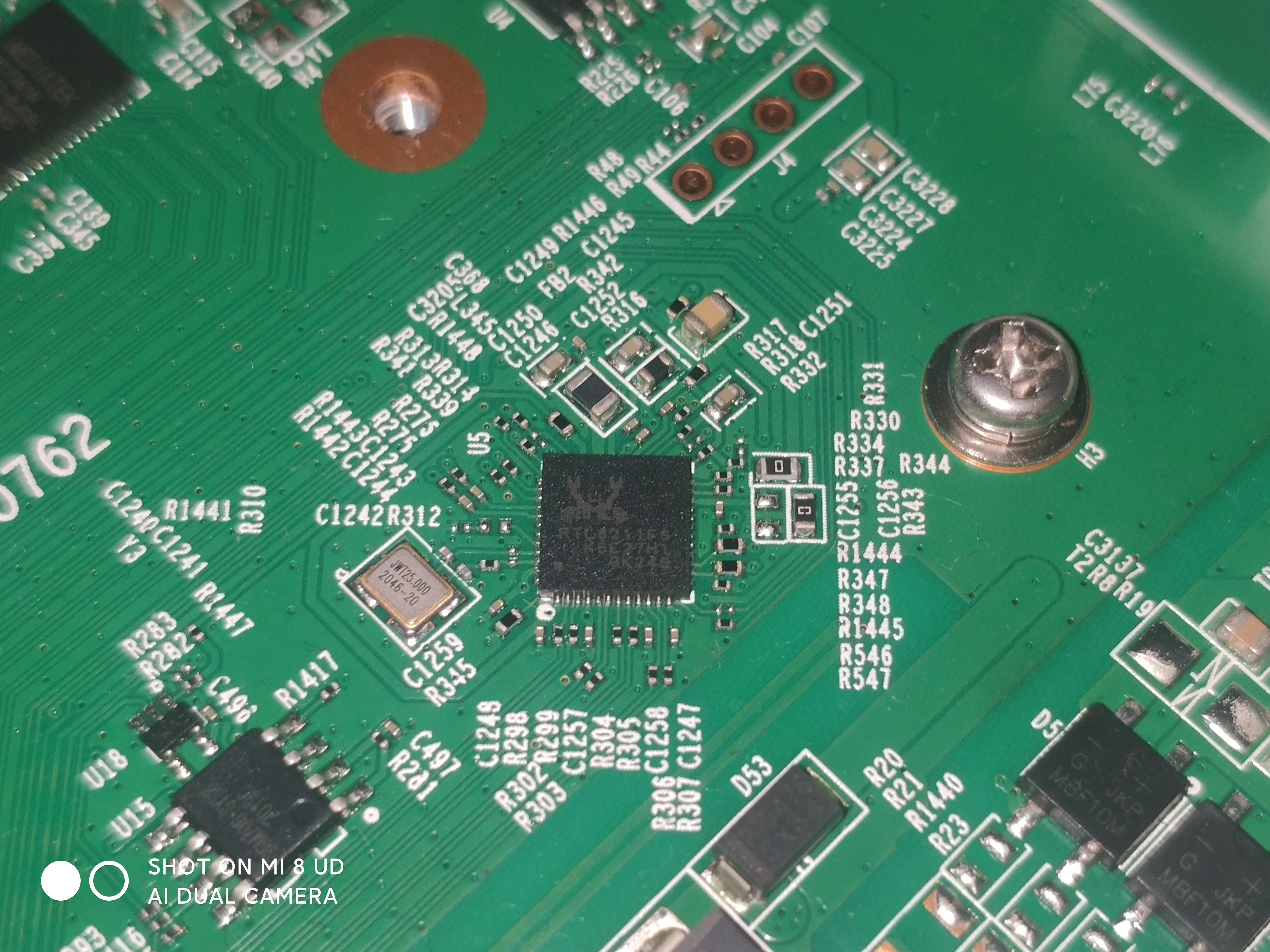

一颗瑞昱 RTL8211FS 千兆交换芯片​

此文章暂时还未定稿，可能会继续更新！​
